Descripción

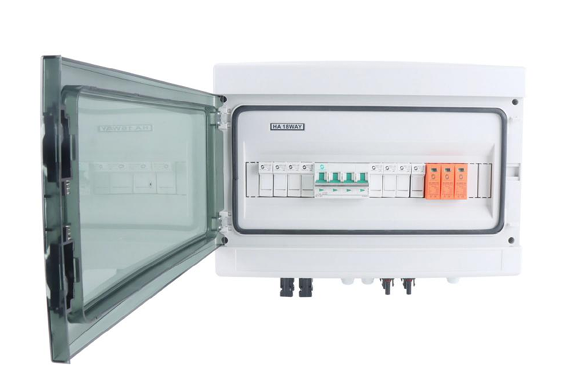

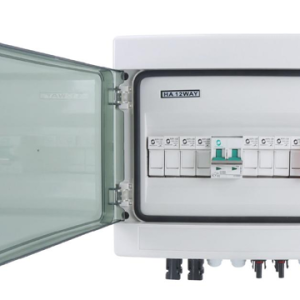

La CombiBox ES23LKX4/1DC es una caja de protección fotovoltaica de corriente continua (también llamada combiner box o cuadro de protecciones DC) para instalaciones solares de hasta 1000 V CC. Tiene cuatro entradas de string y un salida hacia el inversor; agrupa cuatro strings en una salida. Está pensada para autoconsumos residenciales, comerciales e industriales con strings largos y inversores de hasta 1000 V CC.
Se instala entre los paneles solares y el inversor. Protege el cableado y el inversor frente a sobrecorrientes, sobretensiones de origen atmosférico (rayos) y maniobras, y permite cortar la corriente continua con seguridad para hacer el mantenimiento.
Qué incluye
- Fusibles fotovoltaicos de CC con portafusibles seccionables, en positivo y negativo de cada string.
- Interruptor-seccionador / disyuntor de CC en cada salida, para cortar en carga.
- Protector contra sobretensiones fotovoltaico (SPD) tipo II, 3P.
- Conectores impermeables MC4 de entrada y salida.
- Envolvente de PVC IP65 de 18 módulos, con tornillos y tacos para la fijación a pared.
- Manual de instalación y declaración de conformidad CE.
Características técnicas
| Modelo / referencia | ES23LKX4/1DC (ES23LKX4/1DC1) |
| Tensión máxima CC admitida | 1000 V |
| Entradas (strings) | 4 |
| Salidas (MPPT) | 1 |
| Corriente máxima por string (fusible) | 15 A / 20 A / 32 A |
| Protector de sobretensiones | Tipo II · In 20 kA · Imax 40 kA · Up 3,6 kV · Uc 1.050 V · 3P |
| Grado de protección | IP65 (polvo y chorros de agua), anti-UV |
| Material de la caja | PVC |
| Instalación | Montaje en pared |
| Temperatura de funcionamiento | -25 °C a +55 °C |
| Humedad relativa | 0–95 % sin condensación |
| Opcional | Módulo de monitorización, diodo de protección |
| EAN | 8437030982082 |
Normativa y marcado CE
Cumple las directivas de baja tensión 2014/35/UE, compatibilidad electromagnética 2014/30/UE y RoHS 2011/65/UE. Diseñada según UNE-EN IEC 61439-1/-2 (conjuntos de aparamenta), UNE-EN IEC 60364-7-712 (instalaciones fotovoltaicas), UNE-EN IEC 61643-31 (protección contra sobretensiones en CC), UNE-EN IEC 60947-3 (seccionadores) y UNE-EN IEC 60269-6 (fusibles fotovoltaicos).
Instalación
Se fija a la pared con cuatro tornillos, cerca del inversor. Se conectan los strings y la salida al inversor con conectores MC4, respetando la polaridad. Después se insertan los fusibles y se cierra el interruptor de CC. La instalación debe hacerla un instalador autorizado según el REBT.
Preguntas frecuentes
¿Elijo la versión de 600 V o la de 1000 V?
Depende de la tensión de circuito abierto (Voc) del string a la temperatura más baja del lugar. Si puede pasar de 600 V, elige la versión de 1000 V. Ante la duda, consúltanos con la ficha de tus paneles y del inversor.
¿Cuántas cajas necesito?
Normalmente una por inversor, eligiendo el modelo que coincida con el número de strings y de MPPT que vas a usar. Este modelo es para 4 strings y 1 MPPT.
¿Viene montada?
Sí. Se entrega cableada y probada, con los conectores MC4 instalados.
¿Hacéis envíos?
Sí, a Baleares y a la Península. Para pedidos de instaladores o por volumen, escríbenos a ventas@es23.es o llámanos al +34 688 66 05 57.
